Digitális multiméter LCD számlappal

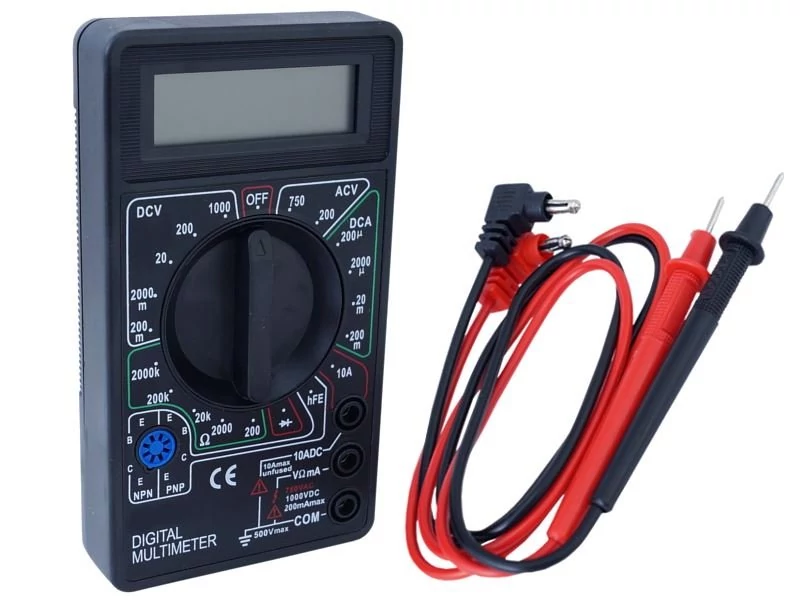

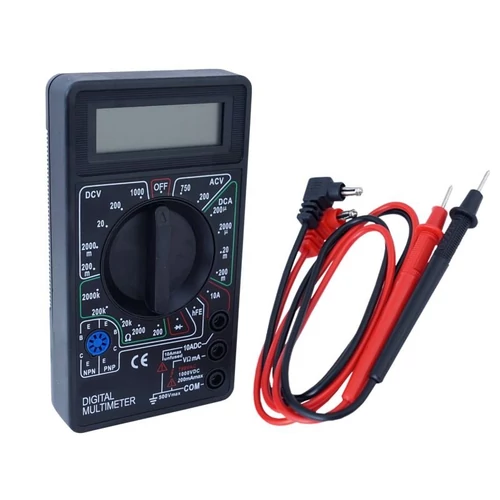

A DT-832 digitális multiméter voltmérő, ampermérő, ellenállásmérő, dióda teszter, tranzisztor teszter, valamint kontinuitás teszter egyben.

A mérés eredményei nagy LCD kijelzőn jelennek meg, és másodpercenként háromszor frissülnek. Ez a multimétert otthoni műhelyekben és gyárokban is használható. Kompakt testének és egyszerű használatának köszönhetően a teszter oktatásra is alkalmas.

Műszaki adatok_

• állandó feszültség mérés: 200 - 1000 V
• váltakozó feszültség mérése: 200 - 750 V
• DC mérés 0,002 - 10 A
• Ellenállás mérése: 2000 K ohm-ig
• Méretek: 70 x 126 x 28 mm
• Súly: 137 g
• Elem a termék része, az eszköz készen áll az azonnali használatra

• 19 kapcsolási tartomány
• COM aljzat_ mérőcsatlakozó, fekete "-" vezeték
• bemeneti aljzat_ V?mA, piros vezeték "+", mérés V, A (kivéve 10A tartomány), R.
• 10A-es aljzat_ mérőaljzat 10A-es tartományhoz, piros vezeték "+"
• tranzisztor mérő aljzat
• túltöltés elleni védelem
• automatikus kikapcsolás
• alacsony akkumulátorszint jelzése
• hang riasztás

• 1. Állítsa a tartománykapcsolót a megfelelő DCA-tartományra. Csatlakoztassa a piros mérőzsinórt a V?mA aljzathoz (200 mA-ig, 200 mA és 10 A feletti áramok esetén 10 A aljzat megfelelő), a feketét pedig a COM aljzathoz.
• 2. Csatlakoztassa sorba a mérővezetékeket a vizsgált áramkörrel.
• 3. Olvassa le az értéket a kijelzőn (a piros mérővezeték kijelzett polaritása).

• 1. Állítsa a tartománykapcsolót a megfelelő DCV és ACV tartományba (ha nem ismerjük a mért feszültségértéket - válassza ki a legnagyobb tartományt). Csatlakoztassa a piros mérővezetéket a V?mA aljzathoz, a feketét pedig a COM aljzathoz.
• 2. Csatlakoztassa a párhuzamos mérővezetékeket a vizsgált áramkörhöz.
• 3. Olvassa le az értéket a kijelzőn (a piros mérővezeték kijelzett polaritása).

• 1. Állítsa a mérőtartomány kapcsolóját hFE állásba. Helyezze be megfelelően a tranzisztor csúcsait (ECBE) (PNP / NPN) a tesztaljzatba.
• 2. Olvassa le a hFE hozzávetőleges értékét (Ib = 10 µA / Vce = 2,8 V).
• 3. A mérés előtt válassza le a mérővezetékeket a vizsgált áramkörökről.

• 1. Csatlakoztassa a fekete mérővezetéket a COM-csatlakozóhoz, a piros mérővezetéket pedig a V?mA-hoz.
• 2. Állítsa a tartományválasztót helyzetbe, és csatlakoztassa a piros mérőzsinórt az anódhoz, a fekete mérőzsinórt pedig a mért dióda katódjához. A mérő a dióda hozzávetőleges áteresztőfeszültségét mutatja. Az "1" jelenik meg a fordított kábeleknél.

• 1. Csatlakoztassa a fekete mérővezetéket a COM-csatlakozóhoz, a piros mérővezetéket pedig a V?mA-hoz.
• 2. Állítsa a mérőtartomány kapcsolóját ? állásba, és csatlakoztassa a mérővezetékeket a tesztellenálláshoz. Olvassa le az értéket a kijelzőn.
